Комплектация.
В комплекте помимо самого блока станции мне пришел фен, паяльник, подставка под паяльник, губка для чистки паяльника, три насадки на фен и шнур питания. Не густо, но для бюджетного варианта очень даже хорошо. Давайте разберемся со всем этим поподробнее.
Начнем с самого блока управления, он же нижний подогрев.
Дисплеи слева направо:
а) Первый, подписанный SOL, показывает температуру паяльника.
б) Второй, подписанный PRE, показывает температуру нижнего подогрева.
в) И третий, последний, подписанный REW, показывает температуру фена.
Кнопки рядом с дисплеями служат для регулировки температуры. Сами дисплеи светодиодные семисегментные трехразрядные красные.
Тумблеры слева направо:
а) Красный POWER - питание всей паяльной станции. Во включенном состоянии светится красным.
б) SOL-P - питание паяльника. Роль индикатора включения выполняет дисплей температуры паяльника - если светится, значит паяльник включен.
в) PRE-P - питание нижнего подогрева. С индикацией то,же что и с паяльником. Но есть один момент: при включенном тумблере работает только система мониторинга температуры, сам нагревательный элемент остается выключенным.
г) HEAT - питание нагревательного элемента нижнего подогрева. Индикации никакой, разве что увидите на дисплее растущую температуру.
д) REW-P - питание фена. Индикация такая же, как с паяльником: клацнул тумблер - засветился дисплей.
После тумблеров есть ручка регулировки потока воздуха для фена.
Два разъема по бокам служат для подключения паяльника (слева) и фена (справа), кабель питания подключается сзади. Сам кабель питания представлял собой шнур длиной 1 метр, со стандартной вилкой, и был тут же заменен на более длинный (2 метра) от блока питания ПК.
Работа.
Начнем, пожалуй, с преднагревателя. Вообще эта бюджетная паяльная станция с преднагревателем ради преднагревателя и покупалась, поэтому я первым делом за него и схватился)

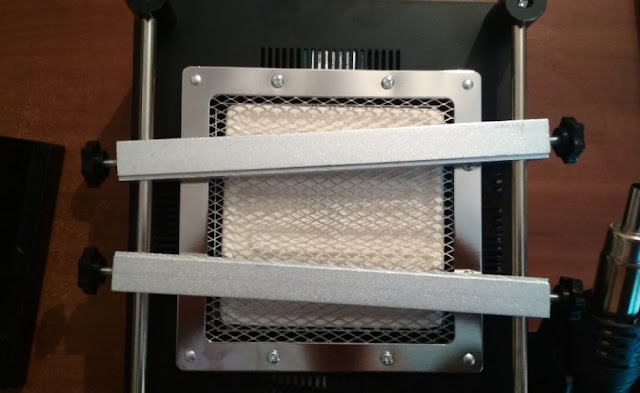

Приложил рулетку, дабы вы немного ориентировались в размере преднагревателя. Для ремонта телефонов размера более чем достаточно, материнку от ноута или ПК уже всю не нагреешь. Тем не менее для большинства работ сгодится. Сам нагревательный элемент керамический, и за него я переживал, когда станция ехала ко мне - керамика сильно боится всяких сильных вибраций и ударов. Тем не менее с ним ничего не случилось, все целое благодаря обилию пенопласта в заводской коробке станции.
Но вот с креплением платы есть небольшой косяк. Плата крепится на два подвижных алюминиевых бруска с вырезами по внутренним бокам. Сами бруски ездят по двум направляющим и фиксируются на них винтами. Направляющие стальные круглые, и в брусках под них просверлены отверстия примерно на миллиметр больше диаметра направляющих. В итоге получается вот такой зазор.
Благодаря этому зазору бруски для фиксации платы можно расположить очень причудливым образом, например так:
Поэтому я думаю, что это не баг, а фича. Разработчики сделали это для фиксации плат сложной формы. Вот только в таком положении винтами бруски не зажать, при попытке зажатия бруски выравниваются.
Ну, давайте включать и тестировать. Я нашел в закромах старую ненужную плату от DVD-плеера, на ней и будем пробовать. Для измерения и контроля температуры буду использовать мультиметр DT-838 с термопарой.
Ставлю плату на преднагреватель, выставляю температуру 125 градусов, в плату в крепежное отверстие пропихиваю термопару, размещая ее в 3-5 миллиметрах под платой над нагревателем и включаю сам нагреватель. После чего ухожу минут на 15-30, давая всему этому добру прогреться.
Спустя вышеуказанное время я вернулся к станции и первым делом посмотрел показания мультиметра. Расхождения в показаниях дисплея станции и мультиметра довольно значительны, тем не менее к примерно таким показаниям я и готовился, хоть и ошибся градусов на 15.
Мультиметр показал 85 градусов, по сути это температура воздуха в 5-ти миллиметрах под платой, не думаю, что плата будет горячее термопары, ибо она, как и термопара, нагревается горячим воздухом, поднимающимся с нагревательного элемента. Я прекрасно понимаю, что датчик температуры встроен в нагревательный элемент, поэтому рассчитывал на температуру примерно на 20-25 градусов ниже, нежели на датчике станции, но вот 40 градусов - это перебор. Хотя, может быть, станцию калибровали при температуре около 28-30 градусов (летом, например, без кондиционера), у меня же в комнате около 20-22 градусов, что сказывается на температуре прогреваемой платы.
Тем не менее, паять с нижним подогревом одно удовольствие. Даже прогрев всего до 85 градусов снижает время прогрева необходимого элемента до минимума. Я поставил фен на 350 градусов и с легкостью, буквально за пару секунд спаял с платы процессор, контроллер управления двигателями, оперативную и флеш память.
Рядом с этими элементами были пластиковые разъемы, благодаря малому воздействию на них высокой температуры они остались целы и невредимы. Давайте же перейдем теперь к самому фену.
Фен самый обычный, с турбиной и датчиком положения. С датчиком в некоторых случаях работать может быть неудобно, так как фен перестает греть, едва оказавшись в горизонтальном положении либо же поток нужно направить вверх. Тоесть, он греет только когда направлен вниз, хотя у меня получилось заставить его греть в строго горизонтальном положении. Но стоит едва приподнять сопло вверх - воздух дует пока не остынет и вырубается. Если нужно будет греть что-то снизу вверх - не получится.
Со станцией в комплекте пришли три насадки для фена.
Я привык пользоваться широкой круглой насадкой, потому самую широкую из комплекта и поставил. Остальные пригодятся там, где нужно греть очень малую область, дабы не задеть что-то рядом расположенное.
Для начала посмотрим как он держит температуру. Ставим 350 градусов, даем ему немного поработать и нагреться, после чего подносим термопару. На расстоянии примерно 5 сантиметров температура колеблется вниз-вверх от выставленной примерно на 10 градусов в обе стороны. Тоесть, нагревательный элемент включился, температура поднялась до 360 градусов, элемент выключился, температура упала до 340 градусов, элемент включился.
Если поднести термопару еще ближе - разброс примерно в 40 градусов. Это стоит учитывать и не греть феном слишком близко, что может вызвать определенные проблемы там, где прогреть нужно только точечно и быстро, ничего не перегрев.
Тем не менее, как я уже писал выше, с работой демонтажа компонентов он справился.
Паяльник.
Паяльник самый обычный, с керамическим нагревателем, с жалом gordak 900m-t-i. Жалко только, что нету в комплекте сменных жал разной формы, придется докупать отдельно.
Давайте посмотрим, как держит температуру паяльник. Для этого ставим температуру на паяльнике в 380 градусов, ждем пока прогреется. Время я не засекал, но на прогрев ушло около 10-20 секунд, довольно быстро. На жало берем каплю припоя ПОС-60 и макаем в эту каплю термопару.
Мультиметр показал температуру ниже почти на 30 градусов. Думаю, за счет того, что термопара не полностью погружена в припой. Пробовал паять, в принципе паяет нормально, нареканий никаких нет, станция в калибровке не нуждается.
Видел в некоторых обзорах, что со станцией приходила подставка для паяльника из жаропрочного пластика. Так вот, мне пришла подставка металлическая, пластиком там и близко не пахнет, что меня несказанно порадовало, так как следить каждый раз как там положил паяльник не всегда получается.
Давайте подобьем итоги.
Станция обошлась примерно в 120 долларов, своих денег она стоит, хоть и не лишена некоторых недостатков. Учитывая то, что на момент написания этой статьи фактически единственная паяльная станция с нижним подогревом в этом ценовом сегменте - так и вообще многое можно списать и сделать вид что так и надо))))
Сама станция выполнена в металлическом корпусе, имеет отверстия для крепежа фена как с правой, так и с левой стороны. Так же стоит отметить расположение прижимных винтов на нижнем подогреве - они с боков а не вверху, ничто не будет мешать демонтажу и монтажу компонентов, когда придется вокруг платы кружить с пинцетом, трафаретами и прочим добром.
Да, я не упомянул наличие инструкции. Как ни странно, она есть и не только на китайском, но даже на английском, что меня немного удивило.
Упаковка хорошая, в самой заводской коробке станция лежит в толстом пенопласте, да и заказывал я не с Китая, а уже у местных продавцов, так как не хотел долго ждать.
Так же посмотрев на Gordak 863 обзор, увидел в обзоре отпаянные или отпавшие провода с датчика температуры нижнего подогрева - у меня все целое и работоспособное с коробки, доработка станции не нужна. Разве что нужно внести новый функционал, но это уже, как говорится, на свой вкус.
Видел на паяльную станцию отзывы, в которых говорилось о тумблерах включения нижнего подогрева - их два и можно запутаться. Сам с такой проблемой не сталкивался, все понятно из инструкции.
Из недочетов - отсутствует инструкция на русском языке, но есть на английском, так что минус не особо большой.
В общем, пока о станции могу сказать только хорошее. Следите за моим блогом, в будущем планирую выпустить пару уроков посвященных пайке, монтаже и демонтаже SMD компонентов различными способами.
